1. 기술적 솔루션
| 프로젝트 이름 | 맞춤형 열기 순환 오븐(DS-LH135) |
| 참조번호 | 20200518032 |
| 날짜 | 2020/5/18 |
| 승인됨 | Mr He |
| 초안 | 리 씨 |
| 상업용 | 장 유 |
| 전화: | 13671719019 |
| I. 장비 목적 및 준수 기준 | ||
| 장비제조기준 준수 | 전기 열풍 강제 통풍 건조 오븐에 대한 다음 표준을 준수합니다. GB/T 30435-2013 표준, GB 5959.4-92 안전 표준, GB/T 20033-2011 열기 순환 오븐 표준 | |
| 2. 제품 적용 | 내열성, 내습성, 내건조성, 고온/저온 적응성 시험, 저온 항온 유지, 전자 전기 제품, 표면 처리, 기구, 플라스틱, 야금 등의 보관에 적합합니다. 특히 광섬유, 수정, 정밀 인덕터, 표면 처리 제품, PCB, LCD 등의 고온/저온 적응성 시험에 적합합니다. 또한 품질 관리 공학의 신뢰성 시험 장치로도 사용됩니다. 또한 품질 감독국, 연구 기관 및 대학이 제품 성능 및 품질을 평가하는 데 적합합니다. | |
| 3. 금지약물 | 인화성, 폭발성, 부식성이 높거나 방사성이 강한 물질 등의 물질은 테스트가 엄격히 금지됩니다. | |
| II. 장비사양 | ||

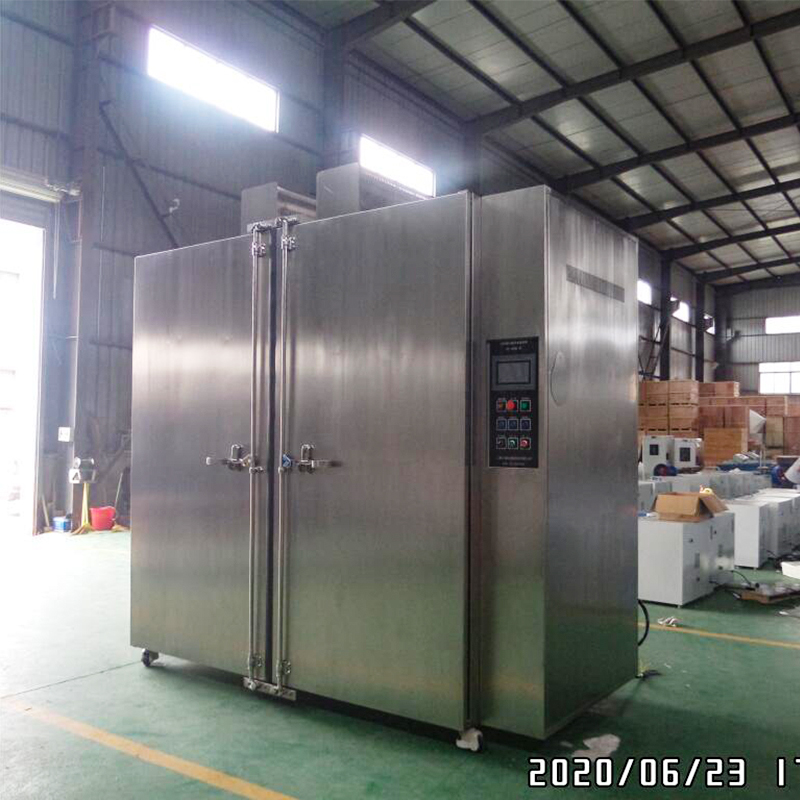

| 1. 장비명 | 맞춤형 열기 순환 고온 오븐 | |
| 1. 장비 모델 | DS-5800H | |
| 2. 주요 기술 매개변수 | ||
| 맞춤형 열기 순환 오븐 | ||
| 2.1 내부 챔버 치수 | 2200 × 1200 × 2200mm(폭 × 깊이 × 높이) | |
| 2.2 외형 치수 | 3000 × 1400 × 2900 mm (팬 모터 포함) | |
| 2.3 온도 범위 | 실온 20~180°C | |
| 2.4 컨트롤러 | LCD 터치스크린 컨트롤러 | |
| 2.5 작동 모드 | 1 시간 운전 2 일정값 운전 3 프로그램 운전 | |
| 2.4 연속 작동 온도 | 160°C | |
| 2.5 온도 변동 | ±1°C | |
| 2.6 온도 균일성 | 설정점의 ±2.5% | |
| 2.7 가열속도 | ≥3°C/분(평균) | |
| 2.8 온도 분해능 | 0.1°C | |
| 2.9 온도 균일성 | 100°C: 초 2°C | |
| 2.10 볼륨 | 5.8m³ | |

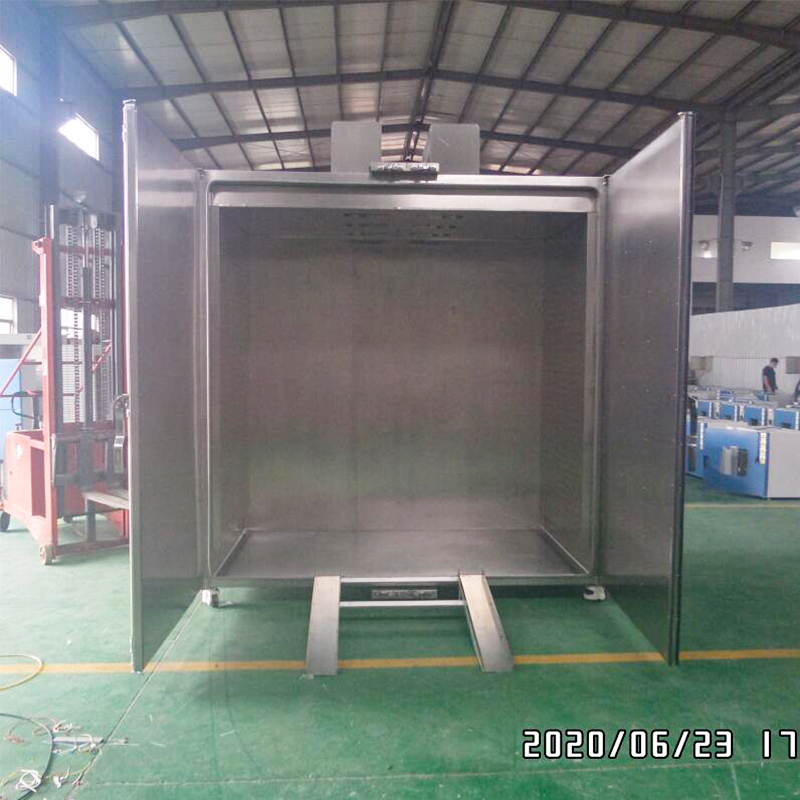

| 2.11 물품 이송 램프 | 2200x1000mm | |
| 2.12 내부 챔버 부하 용량 | 1.5톤 | |
| 2.13 전원 공급 장치(대략) | 380V/50Hz | |
| 2.14 총 전력 소비량 | 대략. 25kW | |
| 3. 장비 구조 및 재료 | ||
| 3.1 외함 구조 재료 | 구조 | 내부 구조 강화는 외부에서 내부로 구성 요소가 적층된 앵글 강철 프레임으로 구성됩니다. 엔클로저 쉘 – 단열 암면 – 프레임 – 공기 덕트 – 내부 챔버 – 샘플 랙. 제어 시스템은 장치 오른쪽에 있는 외부에 장착된 제어 캐비닛에 들어 있으며, 축 방향 공기 흐름 생성을 위해 팬 모터는 오른쪽 측면에 배치되어 있습니다. |
| 외부 케이싱 소재 | 인클로저 쉘은 304 스테인리스 스틸로 브러시 마감 처리되어 있습니다. | |
| 내부 라이너 소재 | 프리미엄 SUS304 거울 마감 스테인리스 스틸 플레이트로 제작되었습니다. | |
| 도어락 | 사용 편의성을 위해 스냅 잠금식 도어 잠금 장치가 특징입니다. | |
| 절연층 | 5052 산화알루미늄 난연성 울로 단열 처리되었습니다. | |
| 캐스터 | 4개의 Fuma 바퀴가 장착되어 있습니다(단일 하중 용량: 1000kg). | |

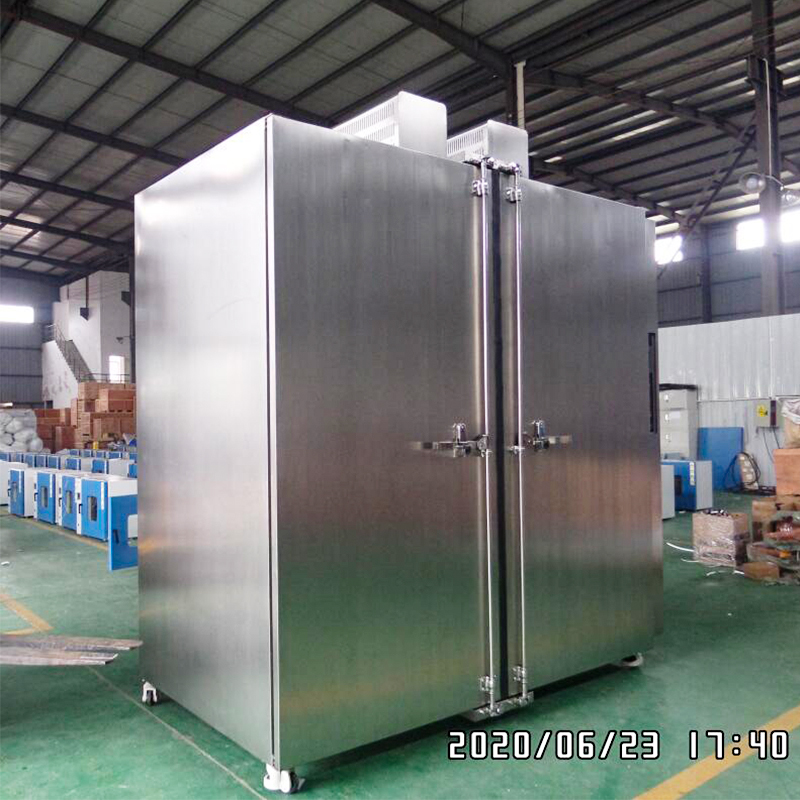

| 문 | 인체공학적 스냅 잠금 메커니즘을 통합한 투시창이 없는 이중 도어 구성입니다. 도어 프레임은 특수 고온/저온 저항성 실리콘 고무 개스킷을 사용한 다중 씰 구조를 사용합니다. | |

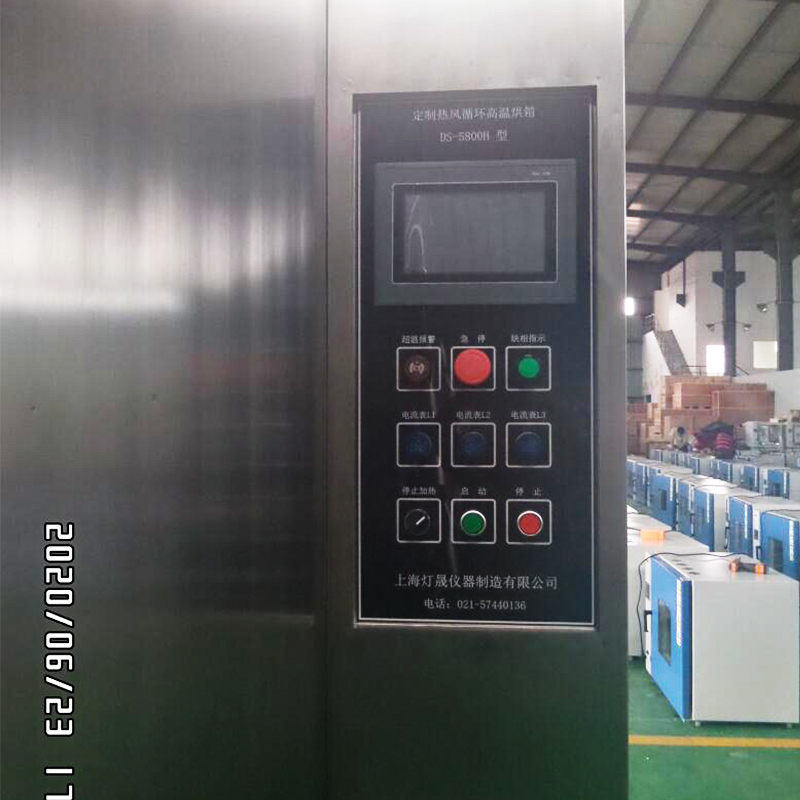

| 3.2 제어 시스템 | 컨트롤러 | 인치 컬러 터치스크린 |
| 인터페이스 디스플레이 정보 | 현재 작동 온도, 설정 온도, 작동 시간, 작동 세그먼트 수(설정된 경우) 및 기타 정보 | |
| 설정점 작동 | 온도 설정 후 장기간 운전 | |
| 예약된 실행 | 설정 온도에 도달한 후 온도와 작동 시간을 설정합니다. 설정된 시간이 지나면 장치는 작동을 멈춥니다. | |
| 프로그램 실행 | 온도 1 설정, 지속 시간 1 설정, 온도 2 설정, 지속 시간 2 설정. 최대 15개의 온도 및 지속 시간 세그먼트를 프로그래밍할 수 있습니다. 프로그래밍이 완료되면 장비는 미리 설정된 온도와 지속 시간에 따라 순차적으로 작동됩니다. 각 작동 세그먼트가 완료되면 장치가 자동으로 정지됩니다. | |
| 3.3 공기 분배 및 순환 시스템 | 팬 | 2개의 고온 내성 팬 모터 고온 내성 합금 터빈 팬, 강제 대류 확산 순환 달성 |
| 팬 drive | 축류 | |
| 덕트 순환 | 뜨거운 공기가 오른쪽에서 왼쪽으로 이동하는 평행 덕트 설계. 덕트 내에 설치된 배플은 공기 압력과 속도가 모두 테스트 표준을 충족하도록 보장하는 동시에 도어 열림/닫힘 시 신속한 온도 안정화를 가능하게 합니다. | |
| 테스트 포트 | 직경 50mm, 왼쪽에 1개 | |
| 3.4 난방 시스템 | ① | 난방 시스템은 열풍 순환 가열 방식을 채택하여 균일한 온도 분포와 안정적인 온도 제어를 보장합니다. |
| ② | 온도 제어와 전력 출력은 모두 내부 부하 수준에 따라 가열 전력을 자동으로 조정하는 마이크로컴퓨터에 의해 계산됩니다. 이는 높은 정밀도와 에너지 효율성을 달성하여 환경 지속 가능성과 에너지 절약을 향상시킵니다. | |
| ③ | 주요 시스템 구성 요소: 가열 튜브, 무접점 릴레이 등 | |
| 4. 고장 경보 시스템 | ||
| 장비 안전 보호 | 1. 과열 시 자동 가열 차단 기능이 있는 독립적인 온도 제한 장치로 효과적인 시료 보호 기능을 제공합니다. 2. 긴급 상황에서 주 전원 공급 장치를 즉시 차단하는 비상 정지 버튼. 3. 3색 표시등은 온도 초과 및 팬 모터 작동을 모니터링합니다. 모든 이상 현상은 청각 및 시각적 경보를 유발합니다. 4. 누전 차단기. 5. 결상 보호 장치. | |
| 5. 선택된 전기 부품 소개 | ||
| 계측 | LCD 통합 모듈 계측은 안정적이고 정확한 신호 전송을 통해 단일 화면에 여러 데이터 세트를 표시합니다. 이 계측기는 PID 논리 작동, 자체 조정 기능 및 수동 매개변수 개입 기능을 갖추고 있습니다. | |
| 무접점 릴레이 | 고품질 무접점 릴레이 활용 | |
| 온도 센서 | PT100 센서 사용 | |
| 6. 기술 문서 제공 | ||
| 문서 | 장비 사용 설명서, 보증서, 적합성 인증서, 전기 회로도 | |
| 7. 옵션 액세서리(옵션) | ||
| 데이터 저장 | USB 저장소, 스프레드시트 데이터 저장소(500위안) | |
| 프린터 | 감열지 인쇄, 인쇄 간격 조정 가능(1500위안) | |
| 불활성 가스 주입 포트 | 내부 U자형 분포, 조리개 16mm(외경)(2000위안) | |
| 가스 유량계 | 가스 유량을 조절하기 위한 제어 가스 채널(25000위안) | |
| III. 장비 환경 설치 요구사항 | ||
| 장비 설치 요구 사항 | 주변 온도 및 습도: 5°C ~ 30°C, 상대 습도: <85% | |
| 주변에 강한 진동이 없을 것 | ||
| 직사광선이나 기타 직접적인 열원 금지 | ||
| 근처에 강한 전자기장이 없음 | ||
| 주변에 고농도의 먼지나 부식성 물질이 없을 것 | ||
| 방은 환기가 잘 되어야 합니다. | ||
| 근처에 강한 기류가 없습니다. 강제 공기 흐름이 필요한 경우 장치를 향해 공기 흐름이 흐르도록 해서는 안 됩니다. | ||
| 장비는 단단하고 수평인 표면에 놓고 수평 위치를 유지해야 합니다. | ||
| 장비 후면과 벽 사이에는 최소 50cm의 간격이 유지되어야 하며 양쪽에도 최소 50cm의 간격이 유지되어야 합니다. | ||
| IV. 승인 및 보증 | ||
| 매개변수 | 위 데이터는 무부하 조건에서 작동 중에 측정되었습니다. | |
| 수락 | 수락 testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| 보증 | 보증 기간은 승인 완료 후 12개월입니다. 이 보증 기간이 지나면 교체 부품에 대해 합당한 비용이 적용됩니다. | |
| V. 생산 리드타임 및 운송 방법 | ||
| 생산 리드타임 | 선지급금이 공급자의 계좌에 입금된 날로부터 영업일 기준 30일 이내에 배송됩니다. | |
| 운송 방법 | 도로 운송; QB/WD008-2001의 요구 사항을 충족하는 선적 컨테이너. 배송장소 : 고객 지정 지점(상층 배송 제외) 하역은 구매자가 수행합니다. | |
