| I. 장비 목적 및 준수 기준 | ||
| 장비가 요구 사항을 충족합니다. | 전기 열기 건조 오븐에 대한 GB/T 30435-2013 표준, GB 5959.4-92 제조 안전 표준 및 열기 순환 오븐에 대한 GB/T 20033-2011 표준을 준수합니다. | |
| 2. 제품 적용 | 내열성, 내습성, 내건조성, 고온 및 저온 적응성 시험, 저온 항온 유지, 전자 및 전기 제품, 표면 처리, 계측기 및 게이지, 플라스틱, 야금 및 이와 유사한 응용 분야의 보관에 적합합니다. 광섬유, 크리스털, 정밀 인덕터, 표면 처리 부품, PCB 및 LCD를 포함한 제품의 고온 및 저온 적응 테스트에 특히 적합합니다. 품질 관리 엔지니어링을 위한 신뢰성 테스트 장치로도 사용됩니다. 제품 성능과 품질을 평가하기 위해 품질 감독국, 연구 기관 및 고등 교육 기관에도 적용 가능합니다. | |
| 3. 엄격히 금지되는 제품 | 인화성, 폭발성 물질, 부식성이 강한 물질, 강한 방사선을 방출하는 물질 등은 시험이 엄격히 금지됩니다. | |
| II. 장비사양 | ||

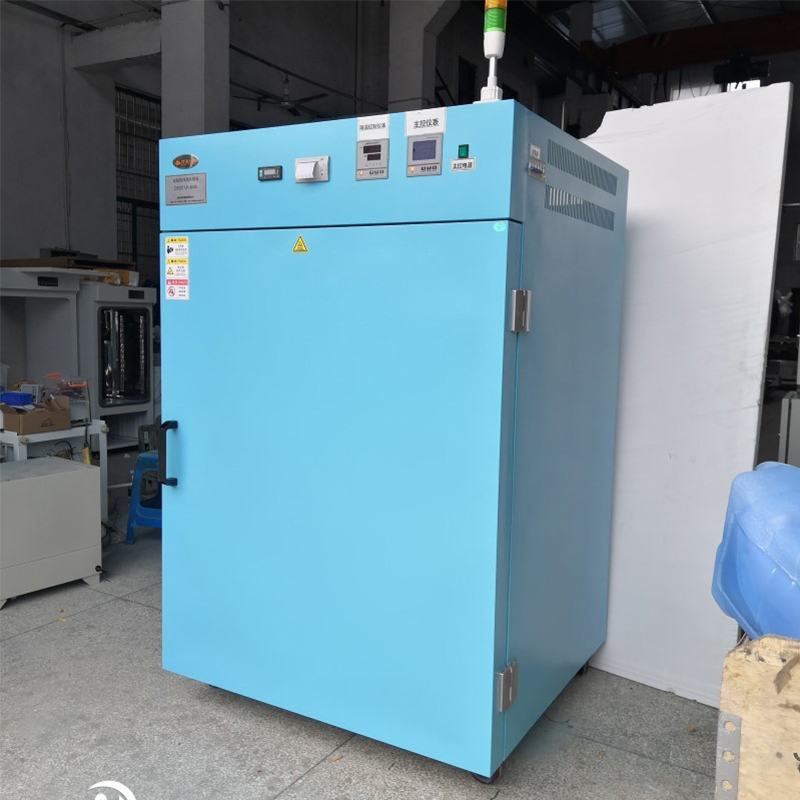

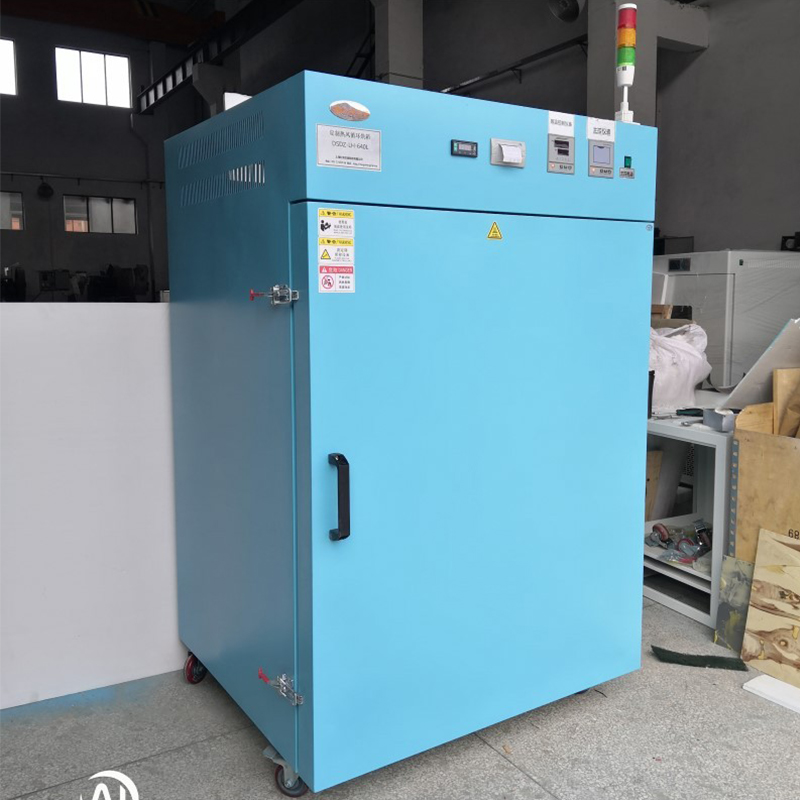

| 1. 장비명 | 맞춤형 열기 순환 고온 오븐 | |
| 1. 장비 모델 | DS-LH135 | |
| 2. 주요 기술 사양 | ||
| 맞춤형 열기 순환 오븐 | ||
| 2.1 내부 챔버 치수 | 800 × 800 × 1000mm(폭 × 깊이 × 높이) | |
| 2.2 외형치수 | 1000×1050×1690mm | |
| 2.3 온도 범위 | 실온 50~600°C | |
| 2.4 장기 작동 온도 | <550 | |
| 2.5 온도 변동 | ±1°C | |
| 2.6 온도 균일성 | 판독값의 ±2.5% | |
| 2.7 가열속도 | 실온 ~ 550°C <85분 | |
| 2.8 온도 분해능 | 1°C | |
| 2.9 온도 균일성 | 200°C: ±2°C, 300°C: ±3°C, 400°C: ±5°C, 500°C: ±6°C | |
| 2.9 전원 공급 정격(대략) | 220V/50Hz | |
| 2.10 총 소비전력 | 약 4kW | |
| 2.11 샘플 홀더 | 스테인레스 스틸 천공형 접힌 모서리(이중 블레이드) 메시 플레이트 3개 | |
| 3. 장비 구조적 성능 | ||
| 3.1 외함 구조 재료 | 구조 | 내부에는 구조적 보강을 위한 앵글 강철 프레임이 특징입니다. 외부에서 내부까지의 레이어는 캐비닛 쉘 – 단열 암면 – 프레임 – 공기 덕트 – 내부 챔버 – 샘플 랙입니다. 제어 시스템은 장치 오른쪽에 장착된 외부 컨트롤러 박스에 들어 있습니다. 팬 모터는 장비 상단에 설치되어 V 벨트를 통해 순환 팬을 구동합니다. |
| 외부 케이싱 소재 | 외부 케이싱은 정전 분체 도장 처리된 냉간 압연 강판을 사용합니다. | |
| 내부 라이너 소재 | 프리미엄 SUS321 스테인레스 스틸 플레이트로 제작되었습니다. | |
| 도어락 | 이중 걸쇠 도어 잠금 장치가 있어 사용이 편리합니다. | |
| 절연층 | 5052 알루미늄 산화물 절연 난연성 울. | |
| 지지대 | 나일론 발. | |
| 문 | 투시창이 없는 단일 도어 구성으로 인체공학적 작동을 위한 스냅 잠금 메커니즘을 갖추고 있습니다. 도어 프레임 밀봉은 향상된 밀봉 무결성을 위해 특별히 고안된 고온/저온 저항성 실리콘 고무 개스킷을 사용합니다. | |
| 3.2 공기 분배 및 순환 시스템 | 팬 | 강제 대류 확산 순환을 달성하기 위해 고온 저항 알루미늄 합금 순환 팬과 결합된 브랜드 고온 저항 팬을 활용합니다. |
| 팬 drive | 삼각형 벨트 전동. | |
| 덕트 순환 | 덕트 순환은 왼쪽 및 오른쪽 배기 복귀 공기 설계를 갖춘 상부 흡입구를 사용합니다. 덕트 내에 배플을 설치하면 공기 압력과 속도가 모두 테스트 표준을 준수하는 동시에 도어를 열고 닫을 때 온도가 빠르게 안정화됩니다. | |
| 테스트 포트 | 없음. | |
| 3.3 난방 시스템 | ① | 난방 시스템은 열풍 순환 난방 방식을 채택하여 정밀하고 안정적인 온도 제어로 균일한 온도 분포를 보장합니다. |
| ② | 온도 제어와 전력 출력은 모두 내부 부하 수준에 따라 가열 전력을 자동으로 조정하는 마이크로컴퓨터에 의해 계산됩니다. 이는 높은 정밀도와 에너지 효율성을 달성하여 환경 지속 가능성과 에너지 절약을 향상시킵니다. | |
| ③ | 주요 시스템 구성 요소: 가열 튜브, 무접점 릴레이 등 | |
| 4 오류 경보 시스템(옵션) | ||
| 장비 안전 보호 | 독립적인 온도 제한 장치는 과열 시 자동으로 가열을 차단하고 청각 및 시각적 경보를 통해 작업자에게 경고하여 효과적으로 시료를 보호합니다. | |
| 5. 선택된 전기 부품의 개요 | ||
| 계측 | LCD 통합 수평 블록 장비는 안정적이고 정확한 신호 전송을 통해 단일 화면에 여러 데이터 세트를 표시합니다. 이 계측기는 PID 논리 작동 기능을 갖추고 있어 자체 조정 및 수동 조정 기능을 모두 제공합니다. | |
| 무접점 릴레이 | 고품질 무접점 릴레이 활용 | |
| 온도 센서 | PT100 센서 사용 | |
| 6. 기술 문서 | ||
| 매뉴얼 | 장비 사용 설명서, 보증서, 적합성 인증서, 전기 회로도, | |
| 7. 옵션 액세서리 | ||
| 데이터 저장 | USB 저장소, 스프레드시트 데이터 저장소 | |
| 프린터 | 감열지 인쇄, 인쇄 간격 조정 가능 | |
| 불활성 가스 충전 포트 | 내부 U자형 분포, 조리개 16mm(외경) | |
| 가스 유량계 | 가스 유량을 조절하기 위한 가스 채널 제어 | |
| 작동 표시등 | 3색 표시기(작동 상태, 오류 상태, 과열 상태) | |
| III. 장비 환경 설치 요구사항 | ||
| 장비 설치 요구 사항 | 주변 온도 및 습도: 5°C ~ 30°C, 상대 습도: <85% | |
| 주변에 강한 진동이 없을 것 | ||
| 직사광선이나 기타 직접적인 열원 금지 | ||
| 근처에 강한 전자기장이 없음 | ||
| 주변에 고농도의 먼지나 부식성 물질이 없을 것 | ||
| 방은 환기가 잘 되어야 합니다. | ||
| 근처에 강한 기류가 없습니다. 강제 공기 흐름이 필요한 경우 공기 흐름이 장치 쪽으로 향해서는 안 됩니다. | ||
| 장비는 단단하고 평평한 표면에 놓고 수평 위치로 유지해야 합니다. | ||
| 장비 후면과 벽 사이에는 최소 50cm의 간격이 유지되어야 하며 양쪽에도 최소 50cm의 간격이 유지되어야 합니다. | ||
| IV. 승인 및 보증 | ||
| 매개변수 | 위의 모든 데이터는 무부하 조건에서 작동 중에 측정되었습니다. | |
| 수락 | 수락 inspection shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| 보증 | 승인 후 12개월 보증 기간이 적용됩니다. 이 기간이 지나면 교체 부품에 대해 합당한 비용이 적용됩니다. | |
| V. 생산 리드타임 및 운송 방법 | ||
| 생산 리드타임 | 선지급금이 공급자의 계좌에 입금된 날로부터 영업일 기준 45일 이내에 배송됩니다. | |
| 운송 방법 | 도로 운송; QB/WD008-2001 표준을 준수하는 운송 포장으로 배송됩니다. 배송장소 : 고객이 지정하는 지점(상층 배송 제외) 가방 하역은 구매자가 수행합니다. | |
